一、核心結構組成

1. 主梁與門架結構

   采用雙主梁箱型結構或桁架結構，主梁跨度覆蓋 6~8 列集裝箱加 1 條車道（常規跨度 20~30m），堆垛高度可達 4~7 層集裝箱 + 底盤車高度；門架兩側設有剛性支腿，保證整機穩定性，部分機型配備柔性支腿，適應小范圍地面沉降。

2. 行走與轉向系統

• 行走機構：配備 4~8 組重載橡膠輪胎，采用液壓驅動或電機驅動，行走速度分為工作速度（0~3m/s）和轉移速度（0~10m/s），滿足場內作業與短距離轉場需求。

• 轉向系統：支持四輪轉向、八字轉向、蟹行轉向三種模式，可實現 360° 原地轉向，靈活適應狹窄堆場的作業空間；配備自動糾偏系統，防止行走跑偏。

3. 起升與小車運行系統

• 起升機構：采用變頻調速電機驅動，配備鋼絲繩卷筒、滑輪組和專用集裝箱吊具（可伸縮、自動對中），額定起重量通常為 40t（適配 20ft/40ft 標準集裝箱），起升速度空載可達 40m/min，滿載可達 20m/min；具備防搖功能，減少集裝箱起升、平移過程中的晃動。

• 小車運行機構：沿主梁橫向移動，運行速度 0~50m/min，通過變頻控制實現精準定位，配合吊具完成集裝箱的堆垛對位。

4. 電控與安全系統

• 控制系統：采用 PLC 可編程控制，支持手動 / 半自動 / 自動三種模式，部分高端機型配備遠程自動化控制系統（RACS），可實現無人值守作業；支持與堆場管理系統（YMS）聯動，自動識別集裝箱箱號、規劃作業路徑。

• 安全保護裝置：配備起重量限制器、起升高度限位、小車行程限位、防風錨定裝置（應對大風天氣）、防碰撞系統（避免與相鄰 RTG 或集裝箱碰撞）、緊急制動系統，保障作業安全。

5. 輔助系統

• 動力系統：分為柴油發電機組供電（傳統機型）和鋰電池 + 市電混合供電（節能型機型），節能型機型可降低油耗和噪音，滿足環保要求。

• 吊具系統：配備可伸縮式集裝箱專用吊具，適配 20ft、40ft、45ft 等不同規格集裝箱，具備自動鎖銷、液壓張緊功能，可快速完成集裝箱的抓取與釋放。

二、核心工作流程

1. 取箱作業：大車行走至集裝箱所在位置，小車移動至集裝箱上方，下放吊具并鎖定集裝箱鎖孔；

2. 起升平移：起升機構將集裝箱提升至安全高度，小車橫向移動至目標堆位上方，同時大車微調位置實現精準對位；

3. 落箱堆垛：緩慢下放集裝箱至目標層位，解鎖吊具完成堆垛；

4. 轉場作業：如需更換作業區域，切換轉向模式，低速行駛至新的作業點位，重復上述流程。

三、關鍵技術特點

1. 高機動性與場地適應性

   無需鋪設軌道，可在硬化的水泥或瀝青場地上自由行走、轉場，適合中小型堆場或臨時作業點；轉向模式靈活，能適應不規則形狀的堆場布局。

2. 高效重載作業能力

   額定起重量覆蓋 40~50t，堆垛層數可達 4~7 層，作業效率可達每小時 20~30 自然箱，滿足堆場高密度存儲與快速周轉需求；變頻調速系統實現平穩啟停與精準定位，減少作業等待時間。

3. 節能與環保升級

   傳統柴油驅動機型通過優化發動機工況降低油耗；新型混合動力或純電動機型采用鋰電池儲能，可外接市電充電，噪音低、零排放，適配環保要求嚴格的區域。

4. 智能化與自動化趨勢

   高端機型配備機器視覺識別系統、自動導航系統，可實現自動對位、自動堆垛；支持遠程操控，操作人員可在中控室完成多臺 RTG 的集中管理，降低人工勞動強度。

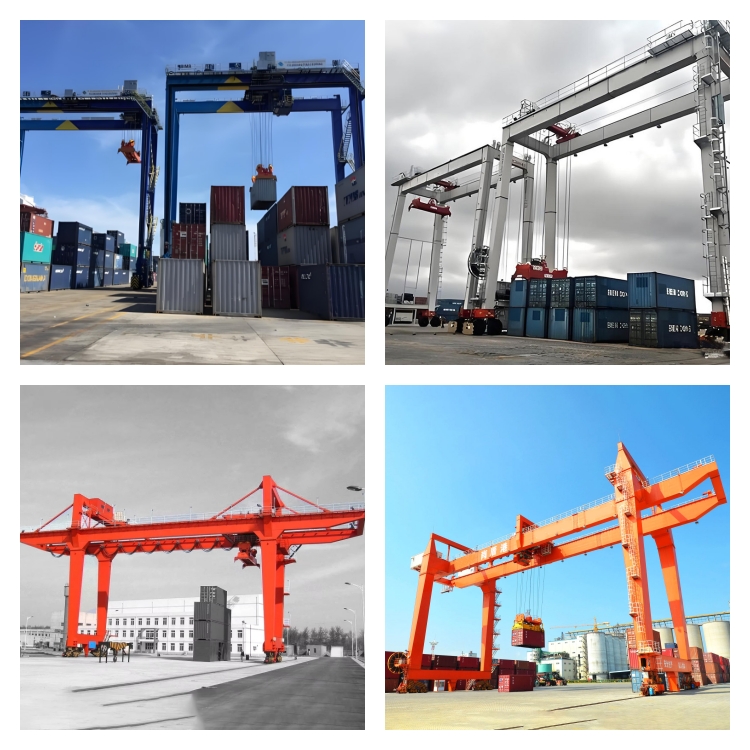

輪胎式集裝箱門式起重機（RTG）詳細介紹

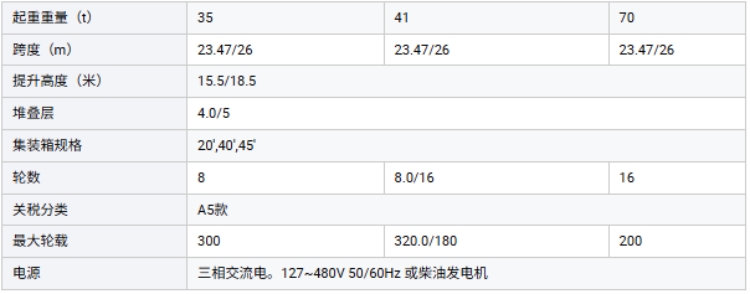

四、典型技術參數（通用機型）

五、與軌道式集裝箱門式起重機（RMG）的核心區別

 六、服務

      1、售前服務

• 了解客戶需求，幫助客戶選擇合理的產品。

• 向客戶提供前期設備安裝前的技術服務。

• 向客戶提供設備操作、維修、維護人員的廠內前期培訓。

  2、售中服務

• 根據合同要求，跟蹤、生產及發貨，保證設備安全完整到達客戶指定地點。

• 提供設備安裝前期安裝所需各種技術參數。

  3、售后服務

• 按合同貨客戶約定時間進行設備安裝、調試、維修 。

• 根據客戶需求，提供現場培訓。

• 接待處理客戶對產品質量、服務質量的投訴，快速到達現場解決問題。

• 建立設備用戶檔案，每臺設備的安裝、調試、維修記錄全部存檔，保存。保證每個客戶的每臺產品具有服務的可追塑性及向客戶對每臺設備保養提供技術支持。

• 不定期進行客戶回訪，采集客戶對產品及服務的意見和建議并及時改進。

• 各服務站由售后服務站統一調配，保證服務的及時性，有效性。
